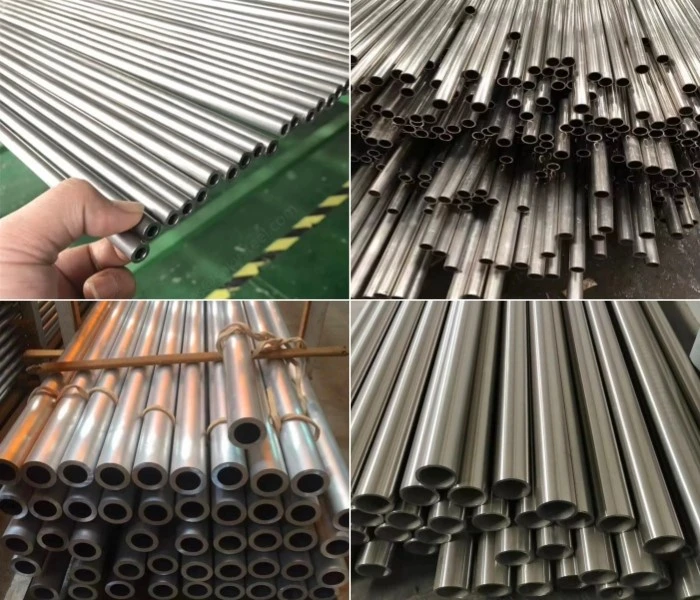

-海洋および産業用途向けの高品質のシームレスおよび溶接パイプ
銅ニッケル管マンガンや鉄などの強化元素を含む銅とニッケルの合金で作られています。銅の含有量が多いにも関わらず、銅ニッケルパイプ銀色をしています。これらの合金は次のことが証明されています。海水、塩水、有機化合物、塩、希薄な非酸化性酸に対して高い耐性があります。-.
フジツボなどの海洋生物に対する耐性が高いため、銅ニッケルは海水配管システムや石油配管システムで一般的に使用されています.
対応グレードと仕様
| 学年 | UNS番号 | 通称 |
|---|---|---|
| 90/10 銅ニッケル | C70600 / 7060X | CuNi 90/10、CuNi10Fe1.6Mn |
| 70/30 銅ニッケル | C71500 | CuNi 70/30 |
パイプサイズ表
| パラメータ | 範囲 |
|---|---|
| 標準 | ASME、API、ASTM |
| 仕様 | DIN 86019、EEMUA 144、ASME B36.10 |
| 寸法 | 1/2 インチから 16 インチの OD および NB のさまざまな厚さ |
| 厚さ | 1.5mm～10mm / SCH5、SCH10、SCH40、STD、SCH80 |
| 長さ | 6 メートル、シングルランダム、ダブルランダム、またはカスタム長 |
| タイプ | シームレスまたは溶接 |
| エンドフィニッシュ | 面取りされた端またはプレーンな端 |
国際規格の比較
CuNi 90/10 (C70600 / 7060X) – 標準仕様の比較
| 要素 | ディン86019 2.1972 | EEMUA 144 UNS 7060X | BS2871CN102 | ASTM B466 C70600 | JIS H 3300 C7060 | MIL-T-16420K C70600 |
|---|---|---|---|---|---|---|
| Ni% | 9.0-11.0 | 10.0-11.0 | 10.0-11.0 | 9.0-11.0 | 9.0-11.0 | 9.0-11.0 |
| Fe% | 1.5-1.8 | 1.5-2.0 | 1.0-2.0 | 1.0-1.8 | 1.0-1.8 | 1.0-1.8 |
| Mn% | 0.5-1.0 | 0.5-1.0 | 0.5-1.0 | 1.0最大 | 0.2-1.0 | 1.0最大 |
| C% | 0.05以下 | 0.05以下 | - | 0.05以下 | - | 0.05以下 |
| Pb% | 0.03以下 | 0.01以下 | 0.01以下 | 0.02以下 | 0.05以下 | 0.02以下 |
| S% | 0.015以下 | 0.02以下 | - | 0.02以下 | - | 0.02以下 |
| P% | 0.02以下 | 0.02以下 | - | 0.02以下 | - | - |
| 亜鉛% | 0.15以下 | 0.20以下 | 0.50以下 | 0.50以下 | - | 0.05以下 |
| Cu% | バランス | バランス | バランス | バランス | - | 86.5分 |
CuNi 70/30 (C71500) – 標準仕様の比較
| 要素 | ディン17664 2.0882 | BS2871CN107 | ASTM B466 C71500 | JIS H 3300 C7150 | ファミコン780 | MIL-T-16420K C71500 |
|---|---|---|---|---|---|---|
| Ni% | 30.0-32.0 | 30.0-32.0 | 29.0-33.0 | 29.0-33.0 | 30.0-32.0 | 29.0-33.0 |
| Fe% | 0.4-1.0 | 0.4-1.0 | 0.4-1.0 | 0.4-1.0 | 0.6-1.0 | 0.4-1.0 |
| Mn% | 0.5-1.5 | 0.5-1.5 | 1.0最大 | 0.2-1.0 | 0.5-1.5 | 1.0最大 |
| C% | 0.05以下 | 0.06以下 | 0.05以下 | - | 0.06以下 | 0.05以下 |
| Pb% | 0.03以下 | 0.01以下 | 0.02以下 | 0.05以下 | 0.01以下 | 0.02以下 |
| S% | 0.02以下 | 0.08以下 | 0.02以下 | - | 0.02以下 | 0.02以下 |
| P% | 0.02以下 | - | 0.02以下 | - | 0.01以下 | - |
| 亜鉛% | 0.5以下 | 0.50以下 | 0.50以下 | - | 0.50以下 | 0.50以下 |
| Cu% | バランス | バランス | バランス | - | 66.5分 | 65.0分 |
物理的特性
CuNi 90/10 (C70600)
| 財産 | 価値 |
|---|---|
| 引張強さ(MPa) | 260分 |
| 降伏強さ(MPa) | 90分 |
| 伸び(δ10%) | 30%以上 |
| 硬度（HV5） | 最大120 |
CuNi 70/30 (C71500)
| 財産 | 価値 |
|---|---|
| 引張強さ(MPa) | 360分 |
| 降伏強さ(MPa) | 125分 |
| 伸び(δ10%) | 30%以上 |
銅ニッケルパイプの主な特性
| 財産 | 説明 |
|---|---|
| 耐食性 | 海水中での低い一般腐食速度 (0.0025 ～ 0.025mm/年) |
| 応力腐食割れ | アンモニアに関連した応力腐食に対する高い耐性{0}} |
| 隙間腐食 | 隙間腐食および塩化物応力腐食に対する高い耐性 |
| 耐孔食性 | 良い;ピットは広くて浅い傾向があります |
| 生物付着耐性 | 表面の銅イオンによる固有抵抗 |
| 溶接性 | 容易に溶接可能。溶接後の熱処理は不要です- |
| 製作 | 冷間加工や成形が容易 |
銅ニッケル管の用途
| 業界 | 応用 |
|---|---|
| 海洋工学 | 海水配管システム、凝縮器、熱交換器 |
| 造船 | 船体、プロペラ、クランクシャフト、油圧ライン |
| 脱塩 | 多段フラッシュ脱塩装置- |
| 石油化学および化学 | 腐食性流体の取り扱い、熱交換器 |
| 軍需産業 | 軍用海洋用途 |
| 造幣局 | 貨幣 (一般的な混合物: 75% 銅、25% ニッケル) |
| オフショア石油およびガス | 消火水システム、プラットフォーム脚被覆、ライザー |
| 発電 | 凝縮器チューブ、冷却水システム |
海洋用途に銅ニッケルが選ばれる理由
銅ニッケルは海水中での耐腐食性が極めて高い電極電位が海水に対して中性であるためです。このため、銅ニッケルは海水システムの熱交換器、配管、凝縮器に使用されます。.
検出
| 検査方法 | 規格・目的 |
|---|---|
| 渦電流検査 | ASTM E243 - 非強磁性チューブの欠陥を検出- |
| 静水圧試験 | 圧力の完全性の検証 |
| 超音波検査 | 肉厚測定 |
| 化学分析 | 分光計 - が検証しますc71500の化学組成またはC70600組成 |
| 機械試験 | 引張、硬さ、扁平、伸び試験 |
| 平坦化試験 | ASTM B111 に従って必須 |
| 第三者による検査- | SGS、BV、または顧客の要求に応じて |
包装
| アイテム | 方法 |
|---|---|
| 小径パイプ（12インチ以下） | 耐水紙＋ビニール袋＋木箱 |
| Large diameter pipes (>12インチ） | プラスチックエンドキャップ + スチールストリップバンドル + 木製パレット |
| マーキング | グレード（C70600/C71500）、サイズ、スケジュール、ヒートナンバー、規格（ASTM B111 / ASME SB466） |
| 書類 | パッキングリスト、ミルテスト証明書、コマーシャルインボイス |
工場設備
| 装置 | 銅ニッケル生産の目的 |
|---|---|
| 誘導溶解炉 | の正確な制御c71500の化学組成とC70600の組成 |
| 連続鋳造機 | ビレットの製造 |
| 押出プレス | 中空殻の形成 |
| コールドピルガーミル | チューブ径の小径化 |
| ドローベンチ | 最終的なサイジングと表面仕上げ |
| 焼鈍炉 | 応力緩和 (両方の合金で 700 ～ 825 度) |
| 矯正機 | 寸法精度 |
| 非破壊検査装置 | 渦電流検査と超音波検査 |
