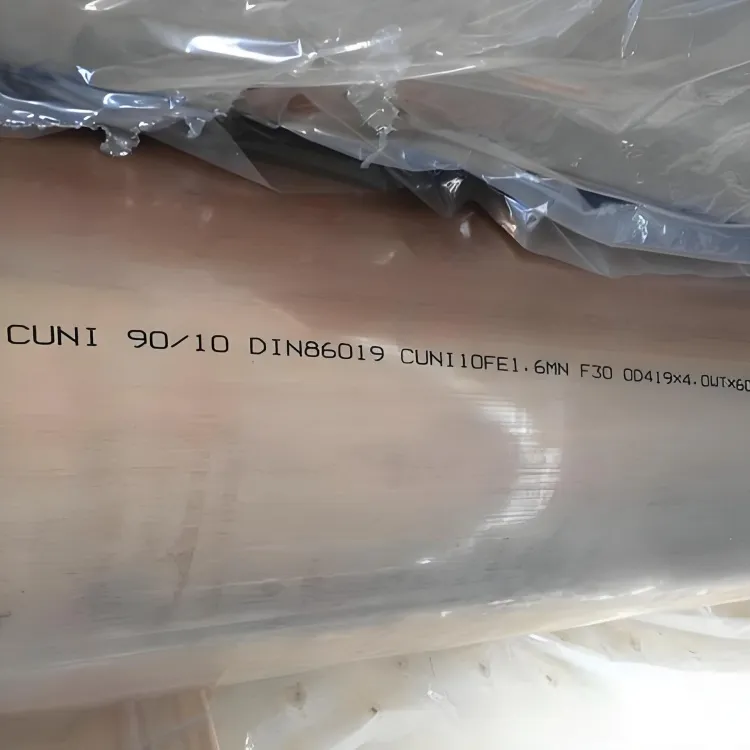

ASTM B111 C70600 銅ニッケル管 90/10

Gnee Steel (Tianjin) Co., Ltd. は、中国での astm b111 c70600 銅ニッケル管 90/10 の最も専門的なメーカーおよびサプライヤーの 1 つであり、カスタマイズされたサービスもサポートしています。ここで私たちの工場から販売のための割引 astm b111 c70600 銅ニッケル管 90/10 を購入することを歓迎します。高品質な製品をリーズナブルな価格でご用意しております。



ASTM B111 C70600 は、約 90% の銅と 10% のニッケルを含み、少量の鉄とマンガンが添加された銅-ニッケル合金です。これは、海水で冷却される熱交換器、凝縮器、蒸発器に最も一般的に指定されている材料の 1 つです。{6}}



アルミニウム黄銅 (C68700) やアドミラルティ黄銅 (C44300) とは異なり、C70600 は高速海水、浸食-、アンモニア攻撃に対する耐性が大幅に優れています。{3}}その代償として、熱伝導率が低くなり、材料コストが高くなります。-



この合金は次の用途に指定されています。シェルアンドチューブ熱交換器, 熱交換器凝縮器、 そしてシェルチューブ蒸発器30+ 年の耐用年数が必要な用途、または水速度が 2.5 m/s を超える用途。



C70600 チューブを以下に供給しています。ASTM B111, ASME SB111, EN 12451、 そしてJIS H3300規格。ストレートの長さとUチューブ熱交換器ベンドは一般的なサイズで在庫から入手できます。



以下の表は、ASTM B111 に基づく必要な組成を示しています。鉄とマンガンの含有量は重要です。これらは高速海水での衝突腐食や浸食に対する耐性を向上させます。-

要素	パーセンテージ (%)
銅(Cu)	86.5 分 (ニッケルを含む)
ニッケル(Ni)	9.0 – 11.0
鉄(Fe)	1.0 – 1.8
マンガン(Mn)	最大1.0
鉛(Pb)	最大0.05
亜鉛(Zn)	最大1.0
その他	最大合計0.5



90/10 銅-ニッケル組成 (90% 銅、10% ニッケル) は、熱交換器チューブ用の最も一般的な白銅合金です。 1.0-1.8% の鉄含有量は必須です。これは、チューブの表面に鉄を多く含む保護膜を形成することで腐食速度を遅らせます。マンガンも同様の目的を果たします。



C70600 は次の規格でカバーされています。

ASTM B111– 銅および銅合金のシームレスコンデンサーチューブの標準仕様

ASME SB111– 追加の認証要件を備えた ASME コード バージョン

EN 12451– 欧州規格 (合金指定 CuNi10Fe1Mn)

JIS H3300– 日本規格（合金名称 C7060T）

ASME コード アプリケーションの場合は、次のように指定します。SB111 C70600ASTM B111 ではなく。



財産	値（焼きなまし調質）
引張強さ(分)	270 MPa (39 ksi)
降伏強度 (0.5% 伸長、最小)	105 MPa (15 ksi)
伸び(分)	30%
硬度（ロックウェルB）	40 – 75
熱伝導率(20度)	45 W/m·K
熱膨張係数（20～300度）	17.0 µm/m·K
密度	8.94 g/cm3
電気伝導率 (%IACS)	9%
連続使用最高温度	200 度 (400 度 F)



C70600 (45 W/m・K) の熱伝導率は C68700 (100 W/m・K) の半分未満であり、C12200 銅 (400 W/m・K) の約 9 分の 1 です。{4}}これは、C70600 チューブを使用した熱交換器は、同じ熱負荷に対して銅チューブを使用した熱交換器よりも大幅に大きな表面積を必要とすることを意味します。ただし、海水の場合は銅管は使用できません。 C70600、C68700、C71500 の比較です。



熱伝導率が低いことが白銅の主な欠点です。重要な海水用途では、耐食性と耐用年数という利点がこれを上回ることがよくあります。



私たちは供給します熱交換器用銅合金管以下の寸法で。在庫サイズは即出荷可能です。

外径 – 在庫があり、よく注文されるもの:

銅製熱交換器チューブ 5/8 インチ(15.88mm)

銅製熱交換器チューブ 3/4 インチ(19.05mm)

銅製熱交換器チューブ 1 インチ(25.4mm)

銅製熱交換器チューブ外径19mm

銅製熱交換器チューブ OD 25.4mm

ご要望に応じて、12mm ～ 32mm の他の直径もご利用いただけます。



壁の厚さ:

標準肉厚の範囲は0.7mm～3.0mmです。 C70600 では、18 BWG (1.24mm)、16 BWG (1.65mm)、14 BWG (2.11mm)、12 BWG (2.64mm) などの BWG サイズが一般的に在庫されています。



長さ：

直管は最大 30 メートルの長さで入手可能です。銅製熱交換器チューブの長さあなたの要件に合わせてカットできます。



U- ベンド:

私たちは捏造しますUチューブ熱交換器そしてUチューブバンドル熱交換器C70600から曲がります。最小曲げ半径は、アニールされたチューブの場合、3.0 × OD です。この合金は真鍮に比べて延性が低いため、U 曲げには慎重な工具と検査が必要です。-



熱交換器の設計パラメータ:

伝熱管ピッチ– 標準は 1.25 × OD です。 C70600の場合、清掃ツールを収容するために、より広いピッチが指定される場合があります。

熱交換器用チューブシート穴あけ – チューブの穴は公称外径から ±0.08mm の公差で開ける必要があります。適切なチューブ穴の表面仕上げは 3.2 μm Ra 以上である必要があります。チューブローリング.

熱交換器パイプ径– シェル側の流れの計算には、実際に測定された OD を使用します。{0}



C70600は冷却媒体が海水で長寿命が必要な場合に仕様します。これは、多くの海洋および沿岸発電所用途の標準材料です。



発電所の復水器

熱交換器凝縮器沿岸発電所および原子力発電所のユニットでは、一般に C70600 が使用されます。この合金は最大 3.5 m/s の水速度に対応し、生物付着制御に使用される塩素にも耐えます。耐用年数は 30 ～ 40 年が一般的です。



海水淡水化プラント

シェルチューブ蒸発器多段フラッシュ (MSF) および多段効用蒸留 (MED) プラントのユニットでは、ブライン ヒーターと熱除去セクションに C70600 が指定されています。この合金は、黄銅合金よりも高温 (最大 110 度) の塩分環境に耐えます。



船舶用熱交換器

船舶、オフショアプラットフォーム、および浮体式生産保管および積出（FPSO）ユニットは、C70600 を広範囲に使用しています。アプリケーションには次のものが含まれます。

セントラルクーラー

エンジンジャケットウォータークーラー

潤滑油クーラー

熱交換器 HVAC宿泊施設のシステム

シェルアンドチューブ熱交換器さまざまな海上サービスに



石油およびガスのプラットフォーム

北海、メキシコ湾、中東のオフショア プラットフォームでは、海水が冷却媒体となる消火ポンプ クーラー、発電機クーラー、プロセス クーラーに C70600 が使用されています。



脱塩前処理

熱交換器ボイラー淡水化プラントの給水予熱器は、給水の酸化鉄汚染を防ぐために C70600 を指定することがよくあります。



ロイ	最高のアプリケーション	熱伝導率(W/m・K)	相対コスト	海水流速制限	一般的な耐用年数
C12200（銅）	淡水	400	低い	海水用ではありません	海水中で1～3年
C44300 (アドミラルティブラス)	きれいな海水、<2 m/s	100	低-中	2.0 m/s	10～15年
C68700（アルミ真鍮）	変動する海水、<2.5 m/s	100	中くらい	2.5 m/s	15～20年
C70600 (90/10白銅)	海水、<3.5 m/s	45	高い	3.5 m/s	25～40歳
C71500 (70/30白銅)	激しい海水、高速	30	非常に高い	4.5 m/s	30～50年
チタン(Gr2)	最も攻撃的な条件	17	非常に高い	無制限	40+年



C70600 対 C68700 (アルミニウム真鍮):
C70600 は海水中での寿命が大幅に長く、C68700 の場合は 15～20 年であるのに対し、25-40 年です。 C70600 は、より高い水速度 (3.5 m/s 対 2.5 m/s) にも対応し、アンモニア攻撃に対する耐性がはるかに優れています。トレードオフは、熱伝導率の低下 (45 対 100 W/m・K) と材料コストの上昇 (通常 40 ～ 60% 増加) です。ダウンタイムが高くつく重要なアプリケーションの場合、C70600 の寿命が長いため、初期費用が高くなっても正当化されます。



C70600 対 C71500 (70/30 白銅):
C71500 はニッケル含有量が高く (30% 対 10%)、非常に攻撃的な海水とより高い速度 (4.5 m/s) に対する耐性が優れています。ただし、C71500 は熱伝導率がさらに低く (30 W/m・K)、コストが大幅に高くなります (C70600 より 30 ～ 40%)。ほとんどの海水用途には、C70600 で十分です。 C71500 は、非常に攻撃的な条件または非常に高い速度用に予約されています。



C70600 対チタン:
チタンは海水中で無制限の耐食性を備え、あらゆる速度に対応できます。ただし、チタンは熱伝導率が非常に低く (17 W/m・K)、製造が難しく、C70600 の 3 ～ 5 倍のコストがかかります。チタンは、銅合金が適切ではない最も要求の厳しい用途にのみ使用されます。



ASTM B111 C70600銅ニッケルチューブとは何ですか?

これは、熱交換器および凝縮器用途向けに ASTM B111 に従って製造された 90/10 銅-ニッケル合金チューブです。ニッケル9～11%、鉄1.0～1.8%を含み、耐海水腐食性に優れています。



C70600 と C71500 の違いは何ですか?

C70600 は 90/10 白銅 (銅 90%、ニッケル 10%) です。 C71500 は 70/30 白銅 (銅 70%、ニッケル 30%) です。 C71500 は耐食性が高く、より高い水流速に対応できますが、熱伝導率が低く、コストが高くなります。



C70600は淡水でも使用できますか?

はい、でも経済的ではありません。 C12200 銅は熱伝導率がはるかに高く、コストが低くなります。 C70600は海水または汽水が存在する場合にのみ使用してください。



C70600 の銅製熱交換器チューブを曲げるにはどうすればよいですか?

焼鈍処理を施したものを使用します。最小曲げ半径は3.0×外径です。マンドレルの曲げ加工が必要です。スプリングバックが予想されます – 約 5 度曲げすぎると-になります。各曲げ部に亀裂がないか検査します。



C70600 の銅製熱交換器チューブを溶接するにはどうすればよいですか?

ERCuNi溶加材によるTIG溶接。一般的な肉厚では予熱は必要ありません。アルゴンシールドガスを使用してください。溶接後の熱処理は必要ありません。-溶接前に十分に洗浄してください。



ASTM B111 と ASME SB111 の違いは何ですか?

ASME SB111 は ASME コードのバージョンです。化学的性質と寸法は同一です。 SB111 は、圧力容器用途に対して追加の品質保証と認証を必要とします。シェルアンドチューブ熱交換器が ASME 刻印されている場合は、SB111 を指定してください。



銅製熱交換器チューブとステンレス鋼 - どちらが海水に適していますか?

C70600 (白銅) は、ほとんどの海水熱交換器用途においてステンレス鋼よりも優れています。ステンレス鋼は海水中で、特に堆積物の下やガスケットで隙間腐食を受けます。白銅にはこの問題はありません。



銅製熱交換器チューブと白銅 – どちらが長持ちしますか?

この質問はよく間違って尋ねられます – C70600 IS 白銅。正しい比較は、C70600 (90/10 白銅) と他の銅合金 (C12200、C44300、C68700) の間です。白銅は、真鍮や純銅よりも海水中ではるかに長持ちします。



海水を含む熱交換器用途に銅を使用する理由は何ですか?

海水用途の場合、「銅」は白銅合金 (C70600、C71500) を意味します。これらの合金は、海水冷却熱交換器にとって耐食性、熱伝導率（チタンやステンレス鋼と比較して）、および加工性の最適な組み合わせを提供します。{3}



C70600 熱交換器チューブの平均寿命はどのくらいですか?

適切に設計され、維持された海水システムで 25 ～ 40 年。これは真鍮合金よりも大幅に長く (10 ～ 20 年)、多くの用途ではチタンに匹敵します。



C70600 チューブの腐食の原因は何ですか?

最も一般的な原因は、ステンレス鋼またはチタンの管板との結合による電気腐食です。その他の原因: ひどく汚染された海水の硫化物汚染、高速での砂の浸食、または 5.0 未満の低い pH。



C70600 製の銅製熱交換器チューブを洗浄するにはどうすればよいですか?

ナイロンまたはステンレス鋼のブラシを使用した機械的洗浄。抑制されたスルファミン酸またはクエン酸を使用した化学洗浄。 C70600 は真鍮よりも堅牢ですが、塩酸や非常に低い pH は避けてください。生物付着の場合、遊離塩素が 0.5 ppm 未満の塩素処理が許容されます。



C70600 は EN 12451 または JIS H3300 に準拠していますか?

はい。 EN 12451 の指定は CuNi10Fe1Mn です。 JIS H3300の呼称はC7060Tです。ご注文時にご希望の規格をご指定ください。



少量の銅製熱交換器チューブは販売されていますか?

はい。修理および交換バンドルをサポートします。最小数量は在庫によって異なります。通常、在庫サイズの場合は 100 メートルです。ご要望をお知らせください。



C70600 の推奨最大水速度はどれくらいですか?

きれいな海水の場合は 3.5 m/s。砂やその他の研磨剤が存在する場合は、2.5 m/s に下げてください。 C70600 は、優れた耐エロージョン・コロージョン性により、黄銅合金よりも高い速度 (2.0-2.5 m/s 制限) に対応します。



第三者による検査は行っていますか?-

はい。お客様の費用負担で、ABS、DNV、BV、ロイズ、またはその他の第三者機関による検査を手配できます。-検査は注文時に指定する必要があります。



梱包が不十分だと、たとえ最良の銅製熱交換器チューブであっても破損します。米国、ヨーロッパ、アラブ首長国連邦、サウジアラビア、インドに銅製熱交換器チューブを供給する専門の銅製熱交換器チューブ工場として、当社は軍用グレードの輸出梱包基準に従い、海上または航空輸送中の損傷をゼロにしています。-



当社の標準的な梱包プロセス:

包装段階	材料・製法	目的
個別のチューブ保護	-防錆 VCI 紙 + プラスチック エンド キャップ	銅管熱交換器内面の湿気、ホコリ、傷を防ぎます。
同梱	ナイロンストラップ+木製スペーサー	外径 19mm、1 インチ、または 5/8 インチの銅製熱交換器チューブを整理し、振動を防ぎます。-
防湿層	厚手の PE フィルムラップ (熱収縮)-	銅製熱交換器チューブドイツまたはサウジアラビアへの長期航海中に湿気を遮断します。
外装パッキン	-グレードの合板ケースまたはスチール-バンド付き木箱を輸出します	積み重ねや乱暴な取り扱いに耐えます。各箱には、PO 番号、合金 (例: SB111 C70600)、および数量のラベルが貼られています。
ドキュメント	パッキングリスト + ミルテスト証明書 (MTC) を外側に添付	銅製熱交換器チューブの在庫店および販売代理店パートナー向けの通関サポート。

U- 一括注文の場合:U チューブ熱交換器および U チューブ バンドル熱交換器は、曲げ半径の歪みを防ぐために、クレート内の専用鋼製治具に配置されます。



機器の種類	仕様・性能	品質への影響
横型連続鋳造ライン	容量10トン	気孔率ゼロの熱交換器ビレット用の均質な銅合金管を製造します。
スリー-ロールピアスミル	最大外径60mm	熱交換器チューブの肉厚を0.5mmまで精密に管理。
冷間引抜ベンチ	連続5回のドロー	銅製熱交換器チューブの長さと熱交換器パイプ直径の厳しい公差を実現します。
矯正＆カットライン	CNC サーボ-制御	-銅製熱交換器チューブ 3/4 インチと 1 インチを正確なプロジェクト長さに合わせてバリなしで切断します。
う-ベンディングマシン	CNCマンドレルタイプ	ねじれや楕円形のないU字管凝縮器およびU字管束熱交換器を製造します。
渦電流探傷装置	NDT（非破壊検査）-	ASTM B111 pdf 規格に従って、C70600 チューブおよび C71500 チューブのピンホールまたは亀裂を 100% 検査します。
静水圧試験機	最大200バール	熱交換器のチューブの拡張とチューブのローリングの完全性を検証します。
分光計	発光(OES)	ASME SB111、EN 12451、JIS H3300グレードの化学組成をバッチごとに確認します。



当社の認証とコンプライアンス:

ASTM B111 pdf および ASME SB111 pdf の完全なトレーサビリティ。

ISO 9001:2015 品質マネジメントシステム。

第三者による検査が受け入れられています: SGS、BV、Lloyds、または TUV。

ご要望に応じて、銅製熱交換器チューブの期待寿命試験レポートを入手できます。
