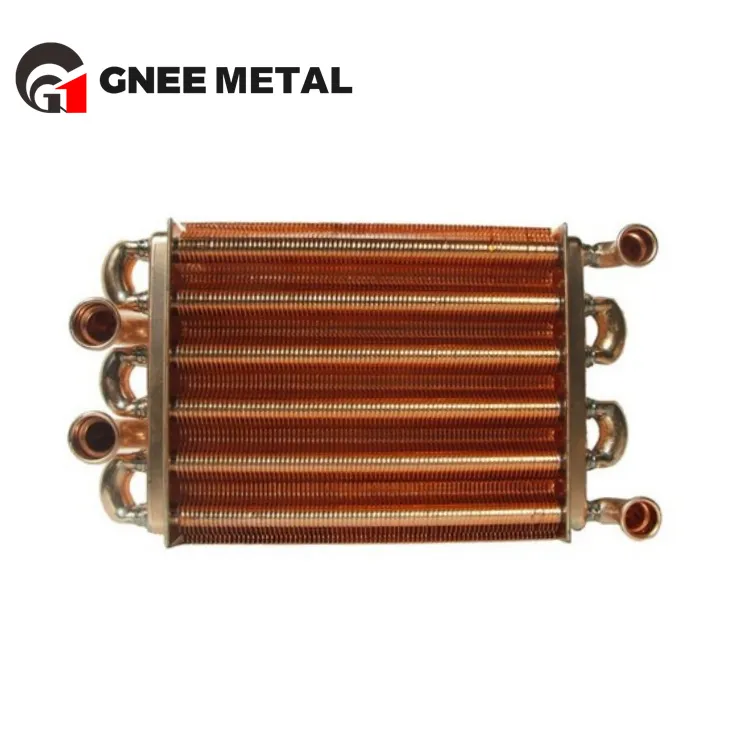

ASTM B111 C12200 銅熱交換器チューブ

ASTM B111 C12200 は、熱交換器用途向けに特別に製造されたリン脱酸銅管です。{2}シェルアンドチューブ熱交換器、U チューブ凝縮器、HVAC システム、ボイラーユニットで広く使用されています。このグレードは、高い熱伝導率、良好な溶接性、および拡管および管の圧延において信頼性の高い性能を提供します。

お問い合わせを送る

今すぐチャット

製品説明

Gnee Steel (Tianjin) Co., Ltd. は、中国での astm b111 c12200 銅熱交換器チューブの最も専門的なメーカーおよびサプライヤーの 1 つであり、カスタマイズされたサービスもサポートしています。ここで私たちの工場から割引の astm b111 c12200 銅熱交換器チューブを販売することを歓迎します。高品質な製品をリーズナブルな価格でご用意しております。

ASTM B111 C12200

C12200 は、以下に指定されている最も一般的な銅合金の 1 つです。ASTM B111そしてASME SB111。これは、最小銅含有量が 99.9% のリン脱酸銅です。{1}脱酸プロセスにより材料から酸素が除去され、溶接やろう付け時の性能が大幅に向上します。

標準的な銅配管とは異なり、C12200 は次の用途に向けて設計されています。熱交換器チューブ圧延そして熱交換器チューブの拡張。一貫した結果を提供しますシェルチューブ蒸発器そしてUチューブコンデンサーアプリケーション。

この合金は次の用途に適しています。

熱交換器 HVACシステム

熱交換器ボイラー単位

熱交換器車ラジエーターとヒーター

熱交換器空気冷却コイル

材料仕様と化学組成

C12200 は以下に完全に準拠していますASTM B111 pdfそしてASME SB111 pdf規格。認証付きでもご利用いただけますEN 12451そしてJIS H3300リクエストに応じて。

財産	価値
標準	ASTM B111 / ASME SB111
合金	C12200（リン脱酸銅）
Cu含有量	99.9%以上
Pコンテンツ	0.015% – 0.040%
気性	焼き鈍し (O60)、絞り加工 (H80)、または必要に応じて

この材料は、酸素含有銅を溶接する際によくある問題である水素脆化に対する耐性が認められています。{0}}

寸法と技術的パラメータ

私たちは供給します銅製熱交換器チューブ幅広い次元で。以下はよくリクエストされるサイズです。

一般的な外径:

銅製熱交換器チューブ 5/8 インチ(15.88mm)

銅製熱交換器チューブ 3/4 インチ(19.05mm)

銅製熱交換器チューブ 1 インチ(25.4mm)

銅製熱交換器チューブ外径19mm

銅製熱交換器チューブ OD 25.4mm

肉厚範囲:

直径と用途に応じて 0.5mm ～ 3.0mm

長さのオプション:

標準直線長さ：6m、9m、12m

カスタム銅製熱交換器チューブの長さ30mまで

焼鈍焼き戻しに利用可能なコイル

設計のための主要な技術パラメータ:

伝熱管ピッチ: 通常 1.25 × OD、カスタマイズ可能

熱交換器用チューブシート穴あけ公差：H11推奨

熱交換器パイプ径選択は流量と圧力損失に依存します

を実行するエンジニア向け銅管熱交換器の計算、ご要望に応じて、熱伝導率曲線と圧力損失係数を提供できます。

銅製熱交換器チューブの見積もりを取得する

アプリケーション – C12200 はどこで使用されますか?

C12200 は複数の業界にわたって指定されています。熱性能と加工性の組み合わせにより、多くの熱伝達用途で実用的な選択肢となります。

シェルアンドチューブ熱交換器

C12200は一般的に使用されていますシェルアンドチューブ熱交換器デザインも含めてシェルチューブ蒸発器単位。チューブの材料は、チューブシートへの転がりや潜在的な振動に耐える必要があります。 C12200 は、これらの条件下で良好にパフォーマンスを発揮します。

Uチューブ熱交換器

のためにUチューブ熱交換器そしてUチューブバンドル熱交換器C12200 は優れた屈曲性を実現します。適切に焼きなましすると、亀裂を生じることなく U 曲げを形成できます。-

冷暖房空調設備と冷凍設備

熱交換器 HVAC凝縮器や蒸発器を含むシステムは頻繁に使用します。銅管熱交換器コイル。銅管熱交換器エアコンユニットの標準的な選択肢です。

電力および産業用ボイラー

熱交換器ボイラー用途には、処理水による腐食に耐える材料が必要です。 C12200 は閉ループシステムで長い耐用年数を提供します。{2}

自動車

熱交換器車用途には、銅の熱伝導率が利点となるヒーターコアや EGR クーラーが含まれます。

コンデンサー

熱交換器凝縮器商業環境と産業環境の両方のユニットでは、コストとパフォーマンスのバランスを考慮して C12200 を指定することがよくあります。

比較 – C12200 と他の熱交換器チューブ合金

調達エンジニアからよくある質問は次のとおりです。銅製熱交換器チューブとステンレス製 - どちらを選択すべきですか?

答えは動作環境によって異なります。

合金	鍵の強さ	制限
C12200（銅）	熱伝導率が最も高く、曲げたり丸めたりしやすい	高速海水に対する限定的な耐性-
C44300 (海軍真鍮)	衝突腐食に対する良好な耐性	熱伝導率が低い
C68700（アルミ真鍮）	汽水に適しています	C12200より高価
C70600（白銅90/10）	優れた耐海水性	熱伝導率が低いとコストが高くなります
ステンレス鋼316	非常に高い耐塩化物性	熱伝導率が悪い

もう 1 つのよくある比較は、銅製熱交換器チューブ vs 白銅。きれいな淡水または閉ループ HVAC システムの場合は、C12200 がよりコスト効率の高い選択肢です。{{1}海水冷却の場合、C70600チューブまたはC71500チューブが推奨されます。

熱交換器システムに銅を使用する理由は何ですか?銅の熱伝導率（約. 400 W/m・K）はステンレス鋼（約. 15 W/m・K）や白銅（約. 30-50 W/m・K）よりも大幅に高いためです。これにより、熱交換器の設置面積が小さくなり、ファンやポンプの電力要件が低くなります。

製造ガイドライン – 曲げ、溶接、およびチューブの拡張

銅製熱交換器チューブの曲げ方

焼きなましされた C12200 は、マンドレルベンダーを使用して曲げることができます。推奨される最小曲げ半径はチューブ外径の 2.5 倍です。硬-引き抜き管は、中間焼きなましを行わずに曲げてはいけません。

銅製熱交換器チューブの溶接方法

C12200はTIG溶接が可能です。脱酸フィラーロッド（ERCu）を使用してください。 C12200 は酸素含有量が低いため、溶接中のガスの気孔が発生しません。

熱交換器チューブの圧延

ちゃんとした熱交換器チューブ圧延漏れのない接合には重要です。{0}重要な要素:

チューブ穴熱交換器用チューブシート清潔で許容範囲内でなければなりません

トルク制御されたローラーエキスパンダーを使用する-

チューブの壁が薄くなる可能性があるため、転がしすぎないようにしてください。{0}

熱交換器チューブの拡張

のために熱交換器チューブの拡張C12200 を管板に加工すると、良好な延性が得られます。拡張は、許容限度を超えて肉厚を減らすことなく、漏れのない接合を実現するために実行する必要があります。-

腐食と耐用年数

銅製熱交換器チューブの腐食通常、次のいずれかの要因によって引き起こされます。

低 pH (6.5 未満)

アンモニアまたは硫化物の存在

高い水速度 (C12200 の場合は 2.0 m/s 以上)

より貴金属とのガルバニックカップリング

浄水または閉ループ HVAC システムでの通常の動作条件では、{0}}銅製熱交換器チューブの平均寿命25年を超えます。開放システムでは、定期的な水処理とモニタリングが推奨されます。

銅製熱交換器チューブの掃除方法:

柔らかい汚れの場合: ナイロンまたはステンレス鋼のブラシを使用した機械的ブラシ

ハードスケールの場合: 抑制されたスルファミン酸またはクエン酸を循環させます。

急速な孔食の原因となる塩酸は避けてください。

拡管や溶接についてはエンジニアにご相談ください

よくある質問

銅製伝熱管とは何ですか？

銅製熱交換器チューブは、熱伝達装置で使用するために正確な寸法に製造されたシームレスチューブです。 2 つの流体を混合することなく熱エネルギーを伝達します。

銅製熱交換器チューブを掃除するにはどうすればよいですか?

チューブブラシを使用した機械的洗浄が最も一般的な方法です。化学洗浄の場合は、銅用に設計された抑制酸を使用してください。塩酸や攻撃的な塩素系溶剤は避けてください。

銅製の熱交換器チューブを損傷せずに曲げるにはどうすればよいですか?

焼きなまし済みのテンパーチューブとマンドレルベンダーを使用します。最小曲げ半径はチューブ外径の2.5～3倍にしてください。チューブがよじれないように適切にサポートしてください。

銅製の熱交換器チューブを溶接するにはどうすればよいですか?

C12200 は、ERCu フィラーロッドを使用した TIG を使用して溶接できます。溶接前にチューブを十分に洗浄してください。多孔性を避けるために、脱酸銅を使用してください。

銅製熱交換器チューブとステンレス鋼 – どちらが長持ちしますか?

ステンレス鋼は、海水や低 pH 流体などの腐食性環境でより長持ちします。{0}}銅は、きれいな水と閉ループシステムでより長持ちし、熱伝達が大幅に向上します。{2}}

銅製熱交換器チューブと白銅 - どちらが優れていますか?

白銅（C70600、C71500）は海水に適しています。銅 (C12200) は、淡水、HVAC、ボイラーの用途に適しています。また、銅は熱伝導率が高く、材料コストが低くなります。

熱交換器に他の金属ではなく銅を使用するのはなぜですか?

銅は、浄水および冷媒用途において、熱伝導率、加工性、コストの最良の組み合わせを提供します。このような環境における銅の熱伝達効率に匹敵する一般的な材料は他にありません。

銅製伝熱管の寿命はどのくらいですか?

適切に維持された閉ループシステムでは、通常 25～30 年が使用されます。{0}水処理が不十分な開放冷却塔では、3 ～ 5 年以内に腐食が発生する可能性があります。

銅製熱交換器チューブの腐食の原因は何ですか?

一般的な原因: 低い pH (<6.5), high dissolved oxygen, ammonia, sulfides, high water velocity, or galvanic corrosion from dissimilar metals.

少量の銅製熱交換器チューブは販売されていますか?

はい。少量の修理から大規模な OEM 注文までサポートします。最小注文数量はサイズと気質によって異なります。ご要望をお知らせください。

EN 12451 または JIS H3300 に準拠した C12200 を供給できますか?

はい。 ASTM B111 および ASME SB111 が当社の主な規格ですが、ご要望に応じて EN 12451 または JIS H3300 の認証も提供できます。

ASTM B111 と ASME SB111 の違いは何ですか?

ASME SB111 は ASTM B111 の ASME コード版です。これには、圧力容器用途に対する追加の品質保証および認証要件が含まれます。 ASME- で規定されたシェルアンドチューブ熱交換器の場合、SB111 が必要です。

価格と入手可能性については、当社の営業チームにお問い合わせください

世界中に配送するために銅製熱交換器チューブをどのように梱包すればよいですか?

梱包が不十分だと、たとえ最良の銅製熱交換器チューブであっても破損します。米国、ヨーロッパ、アラブ首長国連邦、サウジアラビア、インドに銅製熱交換器チューブを供給する専門の銅製熱交換器チューブ工場として、当社は軍用グレードの輸出梱包基準に従い、海上または航空輸送中の損傷をゼロにしています。-

当社の標準的な梱包プロセス:

包装段階	材料・製法	目的
個別のチューブ保護	-防錆 VCI 紙 + プラスチックエンドキャップ	銅管熱交換器内面の湿気、ホコリ、傷を防ぎます。
同梱	ナイロンストラップ+木製スペーサー	外径 19mm、1 インチ、または 5/8 インチの銅製熱交換器チューブを整理し、振動を防ぎます。-
防湿層	厚手の PE フィルムラップ (熱収縮)-	銅製熱交換器チューブドイツまたはサウジアラビアへの長期航海中に湿気を遮断します。
外装パッキン	-グレードの合板ケースまたはスチール-バンド付き木箱を輸出します	積み重ねや乱暴な取り扱いに耐えます。各箱には、PO 番号、合金 (例: SB111 C70600)、および数量のラベルが貼られています。
ドキュメント	パッキングリスト + ミルテスト証明書 (MTC) を外側に添付	銅製熱交換器チューブの在庫店および販売代理店パートナー向けの通関サポート。

U- 一括注文の場合:U チューブ熱交換器および U チューブバンドル熱交換器は、曲げ半径の歪みを防ぐために、クレート内の専用鋼製治具に配置されます。

copper heat exchanger tube manufacturers

私たちの工場と設備

機器の種類	仕様・性能	品質への影響
横型連続鋳造ライン	容量10トン	気孔率ゼロの熱交換器ビレット用の均質な銅合金管を製造します。
スリー-ロールピアスミル	最大外径60mm	熱交換器チューブの肉厚を0.5mmまで精密に管理。
冷間引抜ベンチ	連続5回のドロー	銅製熱交換器チューブの長さと熱交換器パイプ直径の厳しい公差を実現します。
矯正＆カットライン	CNC サーボ-制御	-銅製熱交換器チューブ 3/4 インチと 1 インチを正確なプロジェクト長さに合わせてバリなしで切断します。
う-ベンディングマシン	CNCマンドレルタイプ	ねじれや楕円形のないU字管凝縮器およびU字管束熱交換器を製造します。
渦電流探傷装置	NDT（非破壊検査）-	ASTM B111 pdf 規格に従って、C70600 チューブおよび C71500 チューブのピンホールまたは亀裂を 100% 検査します。
静水圧試験機	最大200バール	熱交換器のチューブの拡張とチューブのローリングの完全性を検証します。
分光計	発光(OES)	ASME SB111、EN 12451、JIS H3300グレードの化学組成をバッチごとに確認します。
